Ключові моменти пускового обладнання та технології виробництва поліетиленових труб з великими діаметрами понад 2000 мм

Ningbo Fangli Technology Co., Ltd.є aвиробник механічного обладнанняз більш ніж 30-річним досвідомобладнання для екструзії пластикових труб, новий захист навколишнього середовища та обладнання з нових матеріалів. З моменту створення Fangli розроблявся відповідно до вимог користувачів. Завдяки безперервному вдосконаленню, незалежним науково-дослідним і дослідно-конструкторським роботам щодо основних технологій, перетравленню та засвоєнню передових технологій та інших засобів ми розробилиЕкструзійна лінія ПВХ труб, Лінія екструзії труб PP-R, Екструзійна лінія водопостачання / газопроводу PE, який було рекомендовано Міністерством будівництва Китаю для заміни імпортної продукції. Ми отримали звання «Першокласний бренд у провінції Чжецзян».

Посилення урбанізації та зростання впливу зміни клімату означають, що постачання прісної води та очищення стічних вод стають все більш критичними. Очікується, що цей попит зберігатиметься та посилюватиметься. З роками продуктивність пластикових труб у водокористуванні покращилася завдяки оптимізації матеріалів, удосконаленню технології обладнання та методів виробництва. У зв’язку з потребою у великих об’ємах транспортування води потреба у більших діаметрах труб постійно зростає.

ПЕ труби мають численні успішні застосування та приклади просування в різних сферах, таких як водопостачання та водовідведення, газ, сільське господарство та атомна енергетика. Особливо в останні роки було зроблено численні прориви в галузі товстостінних поліетиленових труб великого діаметру, призначених для ядерної енергетики, що вивело галузь на передовий край.

Як вирішувати проблеми виробництва труб великого діаметру? Які технології обладнання та технологічні процеси використовуються для виробництва труб великого діаметру? Які майбутні тенденції проектування та виклики для труб великого діаметру? Сьогодні ми представляємо «Ключові моменти для пускового обладнання та технології виробництва поліетиленових труб діаметром 2 метри і більше».

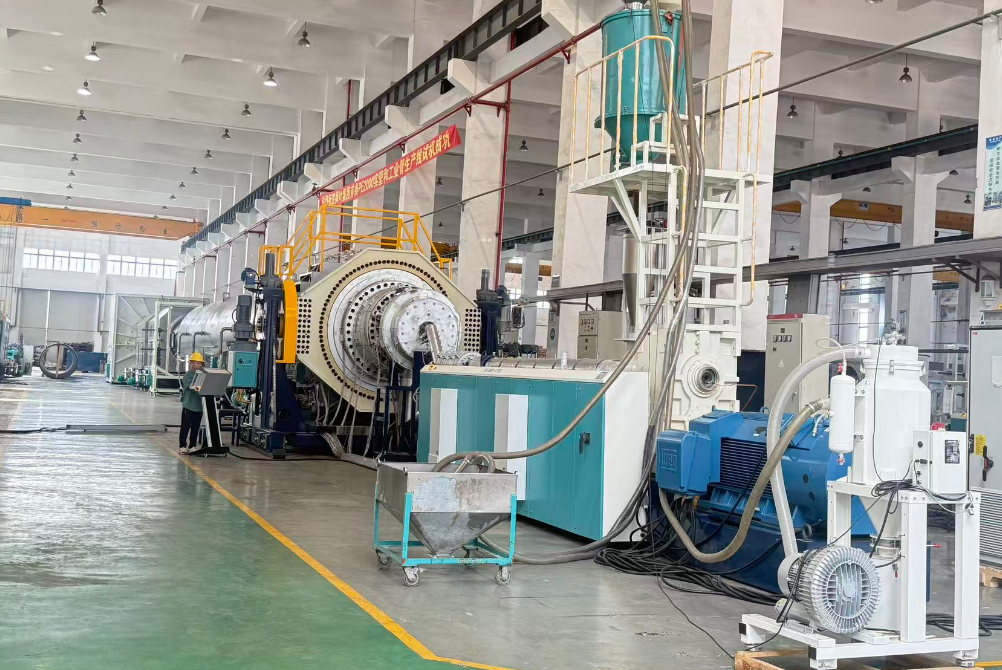

I. Конфігурація обладнання та налагодження

1. ЕкструдерВибір і параметри

1.1. Використовуйте aвисокомоментний одношнековий екструдеріз співвідношенням довжини до діаметра ≥ 40:1 і діаметром шнека 120 мм для забезпечення рівномірної пластифікації розплаву та високої ефективності. Висока продуктивність повинна бути досягнута, гарантуючи рівномірну пластифікацію матеріалу та низькотемпературну екструзію розплаву.

1.2. Налаштуйте систему керування PLC від міжнародного бренду з точністю контролю температури в межах ±0,5°C, щоб уникнути коливань товщини стінки труби, спричинених коливаннями температури розплаву.

2. Штамп і система калібрування

2.1.Плашкамає прийняти спіральну структуру (кована легована сталь + хромоване покриття), із зональним електричним нагріванням у серцевині для точного регулювання температури. Матриці з великими довгими спіральними структурами оснащені оптимізованою кількістю спіральних каналів потоку та структур повітряного/масляного охолодження для подальшої стабілізації температури розплаву.

2.2. Відстань міжгільза калібратораіматриця головимає бути коротким (зазвичай ≤ 5 см), а тиск води ввакуумний калібрувальний резервуарповинні бути збалансовані, щоб зменшити хвилі поверхні або канавки на трубі.

2.3. Охолоджувач/обмінник розплаву слід налаштувати міжекструдерікубик, здатний істотно знизити температуру розплаву, подолати провисання матеріалу ПНД і забезпечити рівномірну товщину стінки труби.

II. Передпускова підготовка

1. Попередня обробка сировини

Використовуйте спеціальну смолу PE100 або вищого класу поліетилену високої щільності (HDPE). Під час змішування маткової суміші висушіть її до вмісту вологи ≤ 0,01%, щоб запобігти утворенню бульбашок розплаву або погіршенню якості. Наприклад, марка JHMGC100LST.

2. Підігрів і налагодження обладнання

2.1.Нагрівання головки матриці слід проводити поетапно: для початкового запуску попередньо прогріти протягом 5-6 годин (при 220°C); при зміні матриць попередньо прогріти протягом 4-5 годин, щоб забезпечити рівномірний нагрів матриці.

2.2. Після встановленнякалібратор водяний рукав, використовуйте щуп, щоб відрегулювати рівність і зазор (похибка ≤ 0,2 мм), щоб уникнути ексцентриситету труби або нерівної товщини стінки.

III. Контроль параметрів процесу

1. Температура і тиск

1.1. Встановіть температурні зони екструдера відповідно до індексу текучості розплаву сировини: Зона 1: 160-170°C, Зона 2: 180-190°C, Зона головки головки: 200-210°C. Тиск розплаву повинен стабілізуватися в межах 15-25 МПа.

1.2. Надмірно висока температура ядра матриці (> 220°C) призведе до грубої внутрішньої стінки; потрібне точне керування через систему циркуляції теплоносія.

2. Охолодження та відведення

2.1.Контролюйте температуру води ввакуумний калібрувальний резервуарміж 10-20°C. Використовуйте поетапне охолодження врезервуар для охолодження спреєм(різниця температур ≤ 10°C), щоб запобігти розтріскуванню під напругою, спричиненому раптовим охолодженням.

2.2. Синхронізуйте швидкість відведення зі швидкістю екструзії (похибка ≤ 0,5%). Сила тягигусеничний відкатмає бути ≥ 5 тонн, щоб забезпечити рівномірне розтягування труби.

IV. Контроль якості та усунення несправностей

1. Усунення поверхневих дефектів

, опорні пластини або ущільнювальні кільця, щоб уникнути локального нерівномірного опору, що спричиняє деформацію.гільза калібратора; очистіть форсунки та відрегулюйте швидкість потоку, щоб досягти балансу.

1.2. Канавки/брижі: очистіть від забруднень кромку матриці; відрегулюйте негативний тиск увакуумний калібрувальний резервуар(-0,05 ~ -0,08 МПа); замініть екранний пакет, якщо необхідно.

2. Забезпечення точності розмірів

Вимірюйте зовнішній діаметр труби (допуск ±0,5%) і товщину стінки (допуск ±5%) кожні 30 хвилин. Якщо значення перевищують стандарти, відрегулюйте зазор або швидкість відведення.

3. Рішення для проблем нерівномірної товщини, провисання та овальності

3.1. Проблема нерівномірної товщини

3.1.1 Калібрування та налаштування матриці

A. Під час встановлення матриці переконайтеся, що кромка матриці та оправка мають сувору концентричність. Затягніть болти крок за кроком за годинниковою стрілкою, а потім послабте їх на один оберт, щоб уникнути ексцентриситету, спричиненого локальною напругою.

B. Відрегулюйте болти регулювання товщини стінки по периферії матриці. Після кожного регулювання позначте напрямок на зовнішній поверхні труби масляною ручкою для швидкого визначення зон відхилення.

C. Регулярно очищайте відкладення згорілого матеріалу в межах 0,5-1 см всередині кромки матриці, щоб запобігти перешкоджанню домішок потоку розплаву.

3.1.2 Оптимізація параметрів процесу

A. Контролюйтеекструдертиск розплаву між 15-25 МПа. Синхронізуйте швидкість відведення зі швидкістю екструзії (похибка ≤ 0,5%), щоб уникнути періодичних коливань, що спричиняють коливання товщини стінки.

B. Відрегулюйте відстань міжгільза калібратораі губа матриці до ≤ 5 см. Збалансуйте кути форсунок і тиск нагнітання води врезервуар для охолодження спреємщоб забезпечити рівномірне охолодження.

3.1.3 Виявлення та виправлення в реальному часі

A. Вирізати зразки передрезервуар для охолоджувальної води. Використовуйте багатоточковий метод виявлення (наприклад, 8-точковий метод) зі свердлильним верстатом і використовуйте штангенциркуль, щоб допомогти в регулюванні зазору матриці.

B. Інтегруйте лазерний вимірювач діаметра для моніторингу зовнішнього діаметра в реальному часі, зв’язавши його з автоматичною системою зворотного зв’язку для коригуваннявитягуванняшвидкості або відкриття зазору.

3.2. Проблема провисання (провисання розплаву).

3.2.1 Контроль температури та охолодження

A. Знизьте температуру розплаву (на 10-15 °C нижче, ніж у звичайних процесах). Використовуйте систему циркуляції теплоносія, щоб стабілізувати температуру серцевини матриці на рівні ≤ 220°C.

B. Впровадити поетапний контроль різниці температур у резервуарі охолодження спрею (≤ 10°C). Збільшення негативного тиску ввакуумний калібрувальний резервуардо -0,05 ~ -0,08 МПа для прискорення затвердіння розплаву.

3.2.2 Удосконалення обладнання та процесу

A. Використовуйте спіральний розподільник, щоб оптимізувати дизайн каналу потоку, покращити підтримку розплаву та уникнути локального колапсу.

B. Налаштуйтегільза калібраторатиск на виході води (похибка ≤ 5%). Зменшитивитягуванняшвидкість нижче 50% від номінального значення, щоб подовжити час охолодження.

3.3. Проблема овальності

3.3.1 Компенсація сили тяжіння та оптимізація калібрування

A. Встановіть багатоточкові коригувальні ролики (один комплект кожні 2 метри). Використовуйте гідравлічний тиск, щоб відрегулювати тиск роликів і збалансувати зусилля на трубі.

B. Налаштуйтегільза калібраторатиск на виході води (похибка ≤ 5%). Погодьтеся з рівномірним всмоктуванням звакуумний калібрувальний резервуарщоб забезпечити округлість.

3.3.2 Налаштування параметрів процесу

A. Застосуйте зональний нагрів на оправці (похибка ±2°C), щоб запобігти нерівномірній усадці розплаву, що спричиняє овальність.

B. Огляньте та очистіть від забрудненьгільза калібратора, опорні пластини або ущільнювальні кільця, щоб уникнути локального нерівномірного опору, що спричиняє деформацію.

Якщо вам потрібна додаткова інформація,Ningbo Fangli Technology Co., Ltd.запрошує вас зв’язатися для детального запиту, ми надамо вам професійні технічні рекомендації або пропозиції щодо закупівлі обладнання.
