Ілюстрований шнековий екструдер

Ningbo Fangli Technology Co., Ltd.є aвиробник механічного обладнанняз більш ніж 30-річним досвідомобладнання для екструзії пластикових труб, новий захист навколишнього середовища та обладнання з нових матеріалів. З моменту створення Fangli розроблявся відповідно до вимог користувачів. Завдяки безперервному вдосконаленню, незалежним науково-дослідним і дослідно-конструкторським роботам щодо основних технологій, перетравленню та засвоєнню передових технологій та інших засобів ми розробилиЕкструзійна лінія ПВХ труб, Лінія екструзії труб PP-R, Екструзійна лінія водопостачання / газопроводу PE, який було рекомендовано Міністерством будівництва Китаю для заміни імпортної продукції. Ми отримали звання «Першокласний бренд у провінції Чжецзян».

Ми вже були свідками грубої сили транспортування рідини та точності відділення газу. Тепер давайте перейдемо до ланцюжка нафтохімічної промисловості, щоб побачити, як тверді високополімерні матеріали, що виходять з реакторів, переплавляються, змішуються та формуються.

У цій галузі абсолютним важким бронемашиною єШнековий екструдер.

Якщо відцентровий насос призначений для води та рідин з низькою в’язкістю, то екструдер є найкращою зброєю для приборкання неньютонівських рідин із надвисокою в’язкістю (полімерних розплавів). По суті, це гігантський «гвинт Архімеда», розміщений усередині нагрітого сталевого ствола.

I. Три «чистильні» зони екструдера

Найцікавішим аспектом екструдера є те, що, просто змінюючи геометрію одного шнека, він може одночасно виконувати п’ять завдань всередині одного обладнання: транспортування твердої речовини, плавлення, вентиляцію, змішування та перекачування.

Якщо розрізати стовбур і слідувати напрямку руху матеріалу, то шнек зазвичай розділяється на три строго визначені функціональні зони:

Перша зона: зона подачі -- обробник твердих речовин

- Геометрія:Найглибший шнековий канал, з найбільшим об'ємом.

- Що відбувається:Пластикові гранули падають із верхнього бункера. Шнек обертається, постійно штовхаючи вперед тверді гранули кімнатної температури, подібно до м’ясорубки. На цьому етапі матеріал залишається твердим.

Друга зона: зона стиснення/плавлення – піч із нагріванням тертям

- Геометрія:Діаметр кореня шурупа збільшується, внаслідок чого глибина каналу різко зменшується. Простір різко стискається.

- Що відбувається:Це найскладніша частина всієї машини. Коли простір зменшується, тверді гранули щільно розчавлюються між шнеком і стінкою стовбура. Інтенсивний механічний зсув і тертя генерують величезну кількість тепла (тепло зсуву). За допомогою смуг нагрівача зовні стовбура пластикові гранули «примушуються зливатися» тут, перетворюючись із твердої речовини на в’язку розплавлену рідину. Тим часом повітря, що потрапило між гранулами, витісняється назад.

Третя зона: зона вимірювання – накачування зі стабілізацією тиску

- Геометрія:Надзвичайно дрібна і постійна глибина русла.

- Що відбувається:До цього моменту весь пластик має бути на 100% однорідним. Дуже неглибокий канал створює високий тиск, штовхаючи розплав високої в’язкості до отвору матриці з абсолютно стабільною швидкістю потоку та тиском – як при вичавлюванні зубної пасти – щоб остаточно сформувати його в нитки, роздувати на плівку або нарізати на нові гранули.

II.  Один гвинт проти двогвинтового

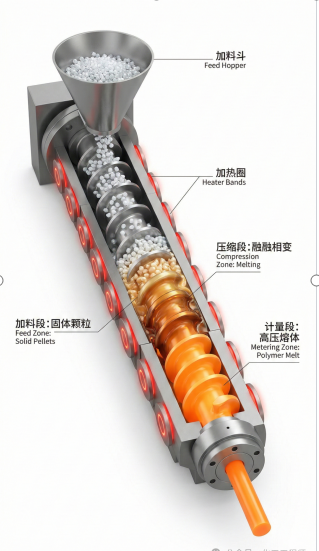

Одношнековий екструдер:

Проста структура, дешевий і міцний. Він покладається в основному на «тертя» між матеріалом і стінкою стовбура для просування матеріалу вперед. В основному використовується для звичайних профілів, таких як труби та листи.

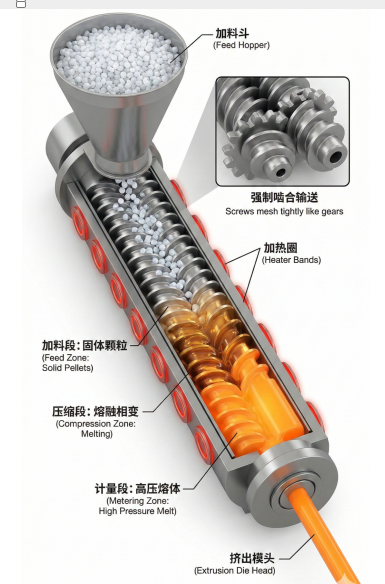

Двошнековий екструдер:

Стовбур містить два взаємозачіпних гвинти (зазвичай обертаються одночасно і паралельно). Вони зчеплюються один з одним, як шестерні, забезпечуючи позитивне транспортування та надзвичайно потужне самоочисне дію. Якщо вам потрібно додати велику кількість кольорової маткової суміші, скловолокна або провести складні хімічні реакції в пластиці, двошнековий екструдер – єдиний вибір. Його здатність до змішування та зсуву є надзвичайно потужною.
